FCC标准D型滤波连接器

  资料下载(.pdf)

用途:
         这种标准D型滤波连接器采用标准RS-232接口尺寸,外形、结构与普通的D形连接器完全兼容,可直接进行互换。

材料特性:

电性指标:
*接触电阻:最大15MΩ(按MIL-STD-1344标准)
*绝缘电阻:最小300MΩ(按MIL-STD-1344标准)
*额定电流:最大5A(DC)
机械特性:
*外壳:冲压不锈钢镀锡
*触点:磷青铜基材,镍底镀金厚0.38μ,特殊要求可达1.27μ。
*填充物:高强度热塑性塑料,按UL-STD-94的94V0要求,符合UL易燃性要求。
环境性能:
*工作温度:-40℃~+85℃
*温度循环:MIL-STD-1344 方法1003,测试条件A
*湿度:MIL-STD-1344 方法1002,测试条件C
*振动:MIL-STD-1344 方法2016
*耐久性:200周期(最小)MIL-STD-1344 方法2016

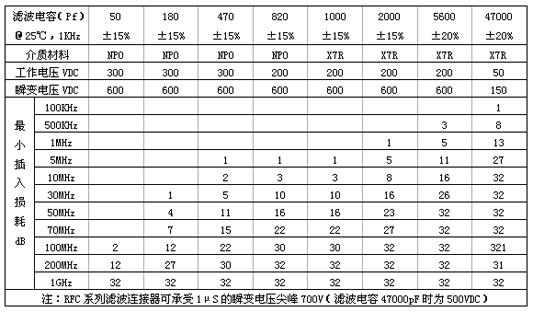

滤波性能

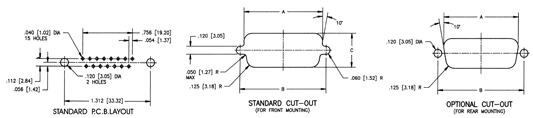

PCB板安装孔尺寸表:

芯数

A

B

C

E

F

G

H直径

9

25.00

11.07

8.31

1.37

2.84

1.42

1.02

15

32.32

19.20

16.61

25

47.04

33.22

30.45

37

63.50

49.83

47.07

面板安装开口尺寸表:

芯数

安装方式

A

B

C

9

正面

22.23

24.99

13.00

反面

20.50

24.99

11.40

15

正面

30.48

33.32

13.00

反面

28.80

33.32

11.40

25

正面

44.30

47.04

13.00

反面

42.49

47.04

11.40

37

正面

60.68

63.50

13.00

反面

59.08

63.50

11.40

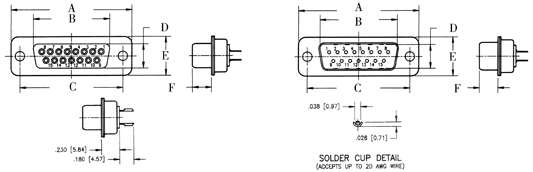

外形尺寸:

针式/孔式/焊杯式D型连接器尺寸表:

类别

芯数

A±0.38

B±0.38

C±0.38

D±0.38

E±0.38

F±0.13

E09

9

30.81

16.92

16.33

33.32

7.75

7.90

12.55

5.97

6.22

A15

15

39.14

25.25

24.66

33.32

7.75

7.90

12.55

5.97

6.22

B25

25

53.04

38.96

38.38

33.32

7.75

7.90

12.55

5.97

6.22

C37

37

69.32

55.42

54.84

33.32

7.75

7.90

12.55

5.97

6.22

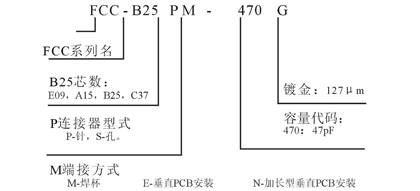

定货信息:
