滤波接线端子条

  资料下载(.pdf)

用途:
这种滤波接线端子用在交流电源线、直流数据线、信号控制线等要求EMI/RFI的场合。 它适合在空间有限、接线端是焊针或
焊杯的地方。典型的应用滤波场合例如通讯设备、计量仪器、工业控制设备和器件、电子数据处理装备等。

材料特性:

*经过UL认证和CSA认可(直流电弧)
*LR92537,CSA STD22.2 N°158-1987和ECN584B
*滤波元件在AC、DC线路和控制线上具有高效的EMI/RFI
    插入损耗
*特别适用与配线频繁拆换的场合或进行野外连线
*有2~6个接线端(如是多个线路,可接几个接线端子
    联合使用)
*是解决多个互连线路EMI滤波的最有效方案

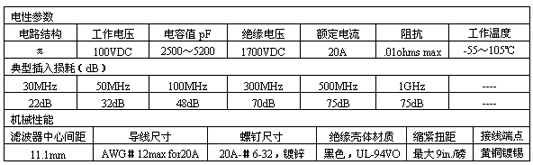

技术指标

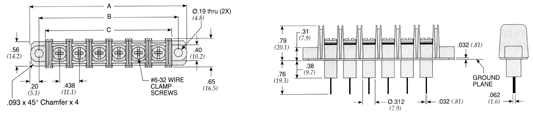

前面板装配:

20Amps

产品型号

电路数量

A(mm)

B(mm)

C(mm)

52-160-002-A
52-160-003-A
52-160-004-A
52-160-005-A
52-160-006-A

2
3
4
5
6

43.4
54.6
65.8
76.7
87.9

33.3
44.5
55.6
66.5
77.7

25.9
37.1
48.3
58.9
70.4

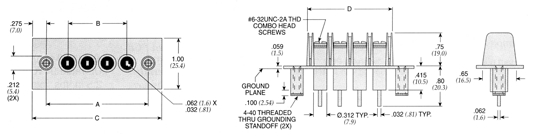

后面板装配:

20Amps

产品型号

电路数量

A(mm)

B(mm)

C(mm)

D(mm)

52-188-002-A
52-188-003-A
52-188-004-A
52-188-005-A
52-188-006-A

2
3
4
5
6

33.3
44.4
55.6
66.6
77.7

11.1
22.2
33.3
44.4
55.6

47.3
58.4
69.5
80.6
91.7

25.9
37.1
48.3
58.9
70.4

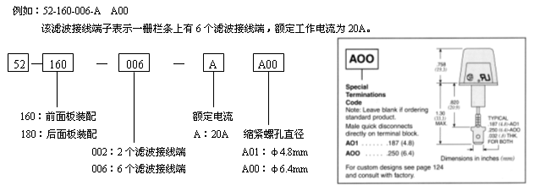

定货信息:
