平板螺装式滤波器阵列板

  资料下载(.pdf)

用途:
        平板螺装式滤波器阵列板为电子部件,电路的EMI 隔离
及进出屏蔽机箱的电缆,提供了EMI滤波最好的方法。
        滤波器可加工成双排,标准密度(2.54mm)可达60线。
对较大尺寸阵列,保证机构完整,一致性好。

材料特性:

*安装成本低、可靠性好
*5MHz到1GHz内滤波效果最佳
*抑制电子设备EMI的理想方法
*5MHz以上时,优于表面安装滤波器件
*电容值可选
*理想的电子部件及电路之间的EMI隔离

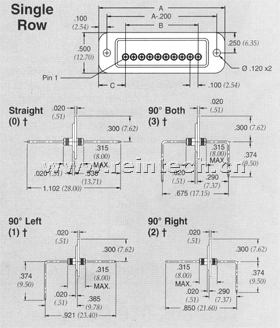

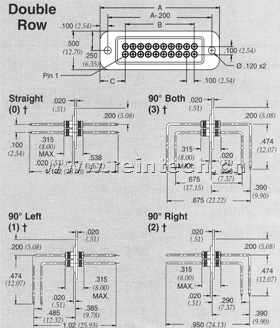

窄边卡装滤波器阵列板设计尺寸:

标准密度(中心间距2.54mm)

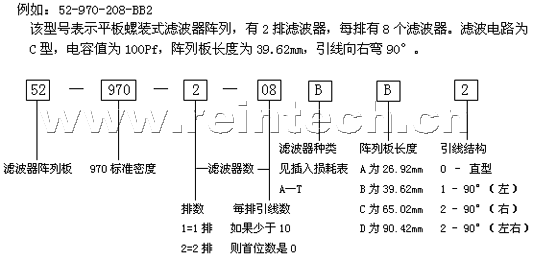

定货信息:

C型电路滤波器电容量最大值是4000pF。
